CROSSBONE GUNDAM, c'est le nom du projet, numérique et physique, de diplôme de Quentin Mallet en Modelage 3D.

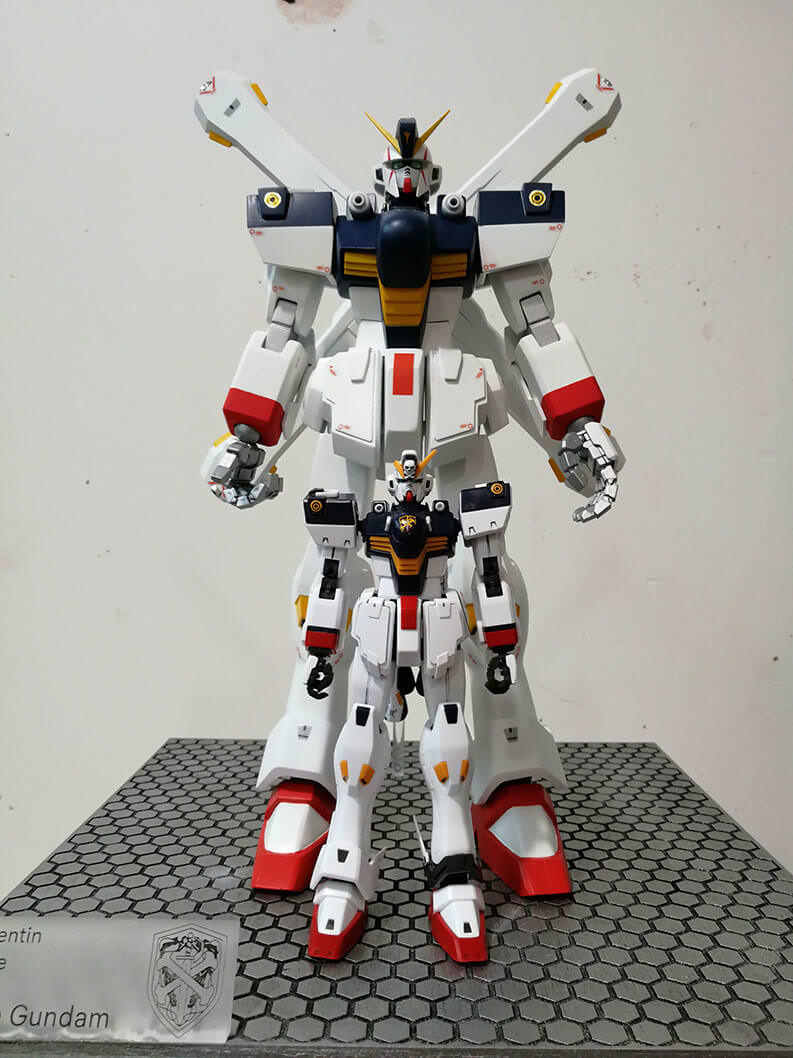

"La maquette que vous avez sous les yeux a été réalisée dans le cadre de mon projet de diplôme de Modeleur 3d, dont le rendu est constitué d’un mémoire, d’une maquette et d’une modélisation 3d.

Contrairement à mes camarades qui ont d’abord choisi leur sujet de mémoire puis leur sujet de maquette et de modélisation en fonction, j’ai articulé mon projet autour de la maquette. En effet, je voulais dès ma première année réaliser une maquette de Gundam, robot issue de la licence d’animation japonaise éponyme qui est l’une de mes grandes passions, pour mon diplôme."

Fabrication de la maquette 3d

Pour la réaliser, je me suis appuyé sur le modèle réduit officiel au 1/100ème et des vues en plan du manuel d’assemblage. J’ai d’abord analysé le modèle pour déterminer la quantité de pièces que j’aurais à fabriquer et leur assemblage, puis j’ai réalisé à la main les ensembles du torse, des hanches, d’un bras et d’une jambe.

Une fois que j’ai obtenu une forme et un état de surface convenable pour chaque pièce, j’ai fait un moule en silicone de chaque pièce puis les ai tirées en résine, en double exemplaire pour les bras et les jambes qui sont symétriques. En parallèle, j’ai modélisé la tête et le paquetage dorsal sur ordinateur avec le logiciel Alias, puis les ai fait imprimer par stéréolithographie. Une fois toutes les pièces obtenues, je les ai préparées pour la peinture et ai fait un pré-assemblage afin de vérifier l’emboitement des pièces et le jeu entre elles.

Les pièces ont ensuite été peintes en cabine, puis assemblées définitivement.

Cette maquette est donc constituée en majorité de pièces en résine, de pièces imprimées en 3D et de quelque unes comme les mains ou les réacteurs achetées pour l’occasion ou récupérées sur d’autres maquettes, et sa réalisation aura duré 6 mois."
